Sonstiges


Hier sind noch ein paar einzelne Themen aufgeführt, die anderswo nicht wirklich hinein passen.



Anhängebolzen Maße
Verfügbare Literatur
Downloads
Hinweis zum Sonderheft der Schlepperpost 1 / 2008
Mein kleiner Auftritt in der Schlepperpost
Der Fahrtbericht zum E6 mit Stamo 201

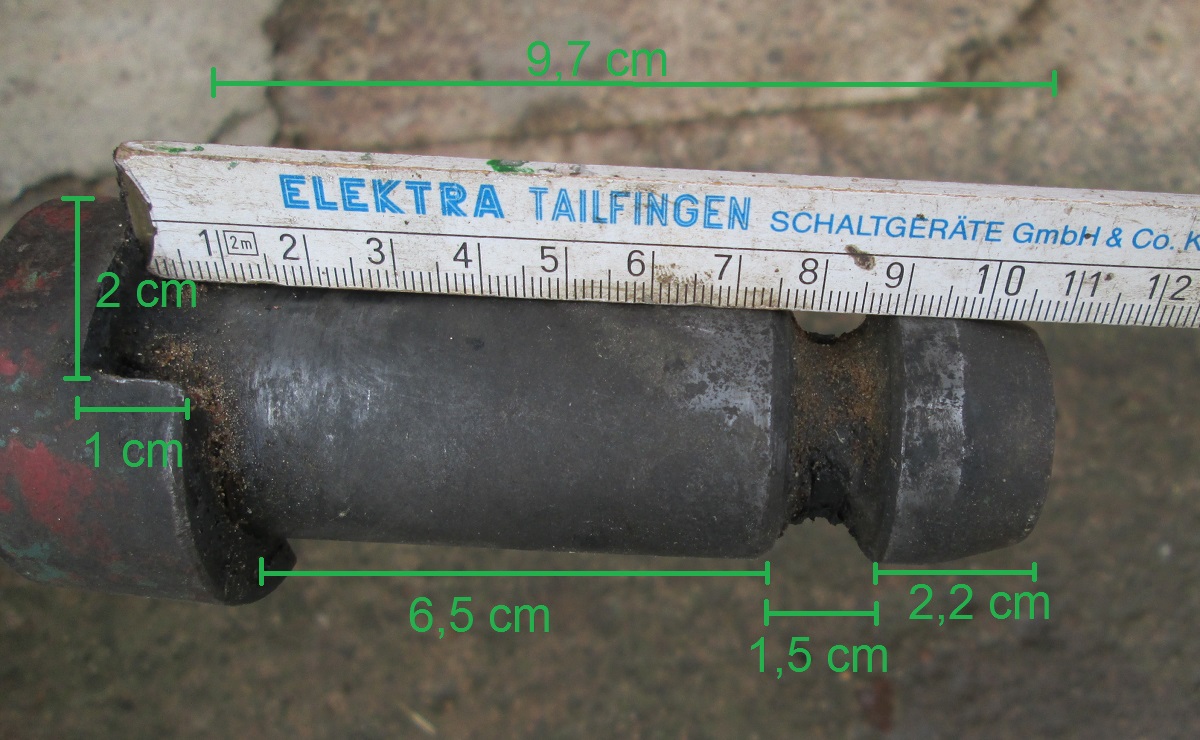

Anhängebolzen Maße

Falls der Bolzen mal nachgedreht werden muss, hier die Maße:




Verfügbare Literatur

Oder anders gesagt, was waren damals für verschiedene Anleitungen zu den jeweiligen Geräten erhältlich? Vermutlich gab es noch ein paar mehr, als die unten aufgeführten und sind bisher nur noch nicht aufgetaucht.
Interessant ist auf jedenfall, dass es für die gezogenen Geräte, also die, die am Anschlussstück angehängt werden, keine extra Anleitung o.ä. gibt - jedenfalls laut aktuellem Wissensstand. Wobei man natürlich dazu sagen muss, dass die meisten gezogenen Geräte aufgrund des einfachen Aufbaus und Bedienung keine schriftliche Anleitung benötigen. Entweder wurde man damals eingewiesen und / oder hatte schon Vorerfahrung mit entsprechenden Tiergespannen.
Da es von einer Anleitung zum selben Gerät teils verschiedene Ausführungen gibt, wurden diese hier der Einfachheit halber als eine zusammengefasst.


Typ

BA

ETL

Rep. Anl.

E5

X

X

-

E6

X

X

X

200-1*

X

-

-

205*

X

-

-

255*

X

-

-

260*

X

-

-

265/266

X

X**

-

265

-

X

-

269-2

X

X**

-

283-1/12

X

X**

-

291-2/3

X

X**

-

EP 1

X

X**

-

K25

X

X**

-

* Nur als Kurzanleitung in der BA des E6 mit enthalten
** Mit der BA zusammen in einem Heft

Zur Vervollständigung ist noch zu erwähnen, dass in der BA des E9 eine Kurz- anleitung zum Schneeschild (009) enthalten ist, ebenso zur Schneeschleuder, natürlich die neueste Version (290-5). Außerdem gibt es die BA / ETL der Pumpe EP 1 und K25 nur zusammen mit anderen Pumpentypen.


Downloads

Da zur Zulassung, bzw. für den TÜV auch eine Allgemeine Betriebserlaubnis erfor- derlich ist, stelle ich hier beide als Vorlage zum kostenlosen Download bereit. Beide Dateien sind im pdf - Format (Adobe Reader erforderlich) gespeichert. Die ABE zum E6 kann auch für den E5 benutzt werden.
Die Vergleichstabelle dient zur groben Orientierung. Aber normalerweise kann jeder Kfz - Händler diese auch umschlüsseln.

ABE E6 (419 KB)
ABE 255 (454 KB)
Zündkerzen Vergleichstabelle (338 KB)
Elektrik - Schaltplan (217 KB)
Elektrik - Schaltplan mit Warnblinker (133 KB)


Hinweis zum Sonderheft der Schlepperpost 1 / 2008

Diese Ausgabe ist besonders für Holderfans sehr interessant. Einmal ein Bericht von Friedbert Planker über den A20 sowie die Schleppersammlung von Niels den Boer und Adolf Wendt. Und um letzteren geht es hier, denn in einer Bildbe- schreibung zum Holder E6 steht (Zitat):

Vorsicht Benziner: Unter Holder - Kennern gelten die E6 als recht anfällige Kandi- daten, weil die Vergasertechnik nicht immer störungsfrei arbeitet".

Ich habe mit dem Redakteur gesprochen, er sagte, dass dieser Hinweis falsch formuliert ist, da er eigentlich für alle Benziner, laut Typenberatung von Friedbert Planker, gemeint ist. Denn der E6 hat mit dem dort abgebildeten (und nicht originalen) Stamo 201 keine wirklich großen Probleme, ebenso mit dem Stamo 200.
Es braucht also keiner Angst zu haben, wenn er sich einen solchen Schlepper zulegt oder schon hat, dass der Motor unzuverlässig ist. Diese Aussage ist völlig unbegründet.
Ein entsprechender Leserbrief ist in der SPo 3 / 2009 zu finden.


Mein kleiner Auftritt in der Schlepperpost

In der Ausgabe 5 / 2006, bin ich mit meinem Vater und dem E6 auf dem 10. Holder Markentreffen zu sehen. Linke Seite oben, zweites Bild von links.


Der Fahrtbericht zum E6 mit Stamo 201

"Der E6 ist kein Spielzeug und dennoch leicht zu handhaben. Die Bedienelemente sind übersichtlich angeordnet und leicht erreichbar. Aufgrund des geringen Gewichtes, kann man ihn ohne Motorkraft auch bei Steigungen, noch relativ leicht schieben. Ohne Achsverbreiterungen, ist er allerdings etwas kippanfällig aber nur, wenn man nicht aufpasst, z. B. bei schnellen Kurvenfahrten. Die Schaltung ist für Einsteiger etwas kompliziert, da verschoben aber gut nachzuvollziehen.

Sehr überzeugend ist der Motor: Startfreudig und laufruhig. Seine besondere Stärke ist das Drehmoment. Beim Anfahren im Schnellgang, ohne Zuladung, ist er praktisch nicht abzuwürgen. Selbst bei starkem stottern, fängt er sich immer wieder und dreht schnell hoch. Das zeigt sich auch im Sprint: In ca. 6 Sec., von Null auf 20 km/h. Das Drehmoment wirkt sich auch auf das Standgas aus. Rangieren mit leerem Anhänger sind kein Problem (Abhängig von der eingestellten Leerlaufdrehzahl), auch beim Fahren im S. Gang in unwegsamem Gelände, kommt man mit niedriger Drehzahl gut voran. Steile, kurze Bergfahrten sind kein Thema, ebenso werden leichte bis mittlere Steigungen auch bei Zuladung, einfach ignoriert. Sollte er dennoch mal an die Grenzen stoßen, schaltet man in einen der 3 Gänge und der E6 zieht fast alles. Für z. B. größere Holztransporte, ist er aber eher als Zweitschlepper geeignet.
Der Motor ist sehr sparsam, eine Tankfüllung reicht für min. 1 1/2 Stunden Schwerstarbeit. Abzüge gibt es lediglich beim Fahrkomfort, nämlich durch den Kugelregler. Dieser hält die gewünschte Drehzahl nicht immer, da die Reglerdrehzahlen, wie der Name Grobregler schon sagt, weit auseinanderliegen. Der Regler ist aber auch sehr anfällig: Bei Mangelschmierung ist dessen Arbeit sehr schlecht, es können daraus auch Folgeschäden entstehen.
Mit nur einem Frontgewicht (15 kg), kann man erstaunlich viele Schlepperarbeiten ausführen, auch unter schlechten Bodenbedingungen, wie Gras oder unebenem Boden. Bei schwerer Beladung, sorgen die beiden Radgewichte (40 kg) für zusätzliche Bodenhaftung.

Die normale Wartung ist denkbar einfach und erfordert vom Bedienenden nur wenig Technisches Wissen. Ölwechsel, Luftfilter-, Vergaser-, Zündkerzenreinigung und Überprüfung sind auch für Laien kein Problem, ebenso wie das Einstellen der Seilzüge. Technisch versierte, die die richtige Ausstattung haben, können z. B. auch Zündeinstellungen vornehmen und die Bremstrommel öffnen.

Fazit: Die Handhabung ist auch für Einsteiger schnell zu erlernen und die Wartung einfach durchzuführen. Da es noch viele Maschinen gibt, ist auch die Ersatzteil- versorgung nur selten problematisch aber auch, je nach Teil, mit einigen Kosten verbunden, was bei Oldtimern aber normal ist."

Erstellt von Bastian Hofmann.


Wenn Ihr auch Lust habt, eure Erfahrungen zu schildern, z. B. das Arbeiten mit Anbaugeräten oder Arbeiten in extremen Situationen, könnt Ihr das gerne tun, schreibt einfach eine Mail an mich.
